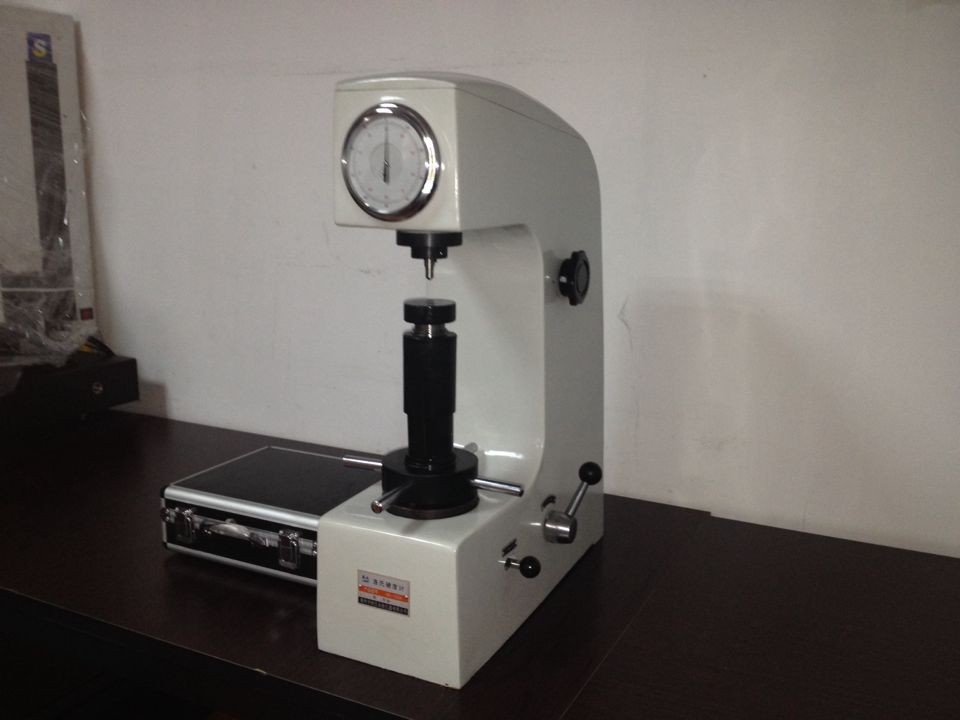

洛氏硬度計的試驗方法
(1)試驗儀器
硬度計自身存在的缺陷有:機架的變形量超過規(guī)定標(biāo)準(zhǔn)值;主軸傾斜;壓頭夾持方式不正常;加荷不平穩(wěn)以及壓頭軸線偏移等。
(2)測試溫度
隨著測試溫度的上升，各種塑料材料的洛氏硬度值都將下降，尤其對熱塑性塑料的影響更明顯。
(3)試樣厚度
與邵氏硬度和球壓痕硬度一樣，試樣的厚度對洛氏硬度值也有一定的影響，試樣厚度小于6mm時，對硬度值的影響較大;而試樣厚度大于6mm 時對硬度值的影響較小。
(4)主負荷保持時間
塑料屬于黏彈性材料，在試驗載荷作用下，試樣的壓痕深度必定會隨加荷時間的增加而增加，因此主負荷保持時間越長，其硬度值越低。主負荷保持時間對低硬度材料的影響比對硬度材料的影響更明顯。
(5)讀數(shù)時間
主負荷卸除后，試樣壓痕將產(chǎn)生彈性回復(fù)，有一定時間，其速度是先快后慢，最終趨于穩(wěn)定，因此卸荷后距讀數(shù)時間越長，壓痕的彈性回復(fù)時間也越長，測得的硬度值應(yīng)當(dāng)偏。
(6)標(biāo)尺的選擇
試驗時應(yīng)合理選擇標(biāo)尺，使測得的硬度值在規(guī)定的 50~115 范圍內(nèi)。
